SD6896CH是一款單級原邊控制高功率因數LED驅動電路，內置650V高壓功率MOSFET，主要應用于反激式LED照明系統。它采用固定導通時間控制來實現高功率因數。
SD6896CH能夠提供精確的恒流控制，工作在臨界導通模式，具有非常高的效率。它工作在原邊控制模式，可以省去光耦、次級反饋控制以及環(huán)路補償，簡化設計，降低成本。
SD6896CH帶有完整的保護功能，例如LED短路保護，LED開路保護，過溫保護，等等。
原邊控制反激系統
臨界導通模式
低啟動電流
內置650V高壓功率MOSFET
前沿消隱
固定導通時間控制
VCC過壓保護
VCC欠壓鎖定
過溫保護
逐周期限流
峰值電流補償
LED短路保護和LED開路保護

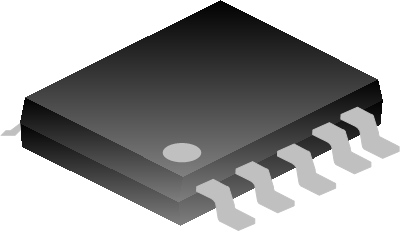

| 產品名稱 | 封裝形式 | 打印名稱 | 環(huán)保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SD6896CH | EHSOP-5-325-1.7 | SD6896CH | 無鹵 | 料管 | |
| SD6896CHTR | EHSOP-5-325-1.7 | SD6896CH | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SD6896CH | 292 | 2023-12-04 | SD6896CH 簡要版說明書 |
