SDM03B60DAS
智能功率模塊(IPM)，600V/3A三相全橋驅動

SDM03B60DAS 是高度集成、高可靠性的三相無刷直流電機驅動電路，主要應用于較低功率的變頻驅動，如風機、凈化器等。內置了 ASIC控制芯片，三相半橋高壓柵極驅動電路和 6 個快恢復功率 MOS 管。

SDM03B60DAS 內部集成了欠壓、限流、短路、過溫等各種保護功能，提供了優異的保護和寬泛安全工作范圍。由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。

主要特點

  • 內置 6 個 600V 快恢復功率 MOS 管

  • 輸出電流 3A

  • 內置帶限流電阻的自舉二極管

  • 內置高壓柵極驅動電路(HVIC)

  • 內置欠壓保護 UVLO

  • 內置過溫保護關斷 TSD

  • 內置限流 CL

  • 內置過流保護 OCP

  • 內置 ASIC 控制芯片

  • 絕緣級別：1500Vrms/min

產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注

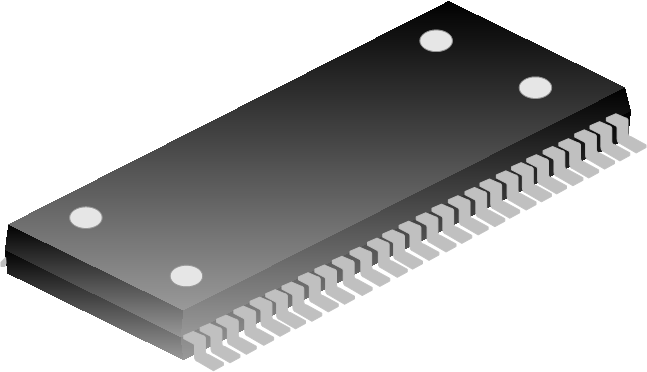

SDM03B60DAS SOP-37H SDM03B60DAS 無鹵 編帶
內部框圖


技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SDM03B60DAS PDF 287 2023-06-09 SDM03B60DAS 簡要版說明書
封裝外形圖
